探秘控制器线路板,电气系统的“智慧大脑”

在当今科技飞速发展的时代,各类电子设备无处不在,而控制器线路板作为这些设备的核心部件之一,正发挥着越来越重要的作用。它就像是一个精密的“智慧大脑”,掌控着各种设备和系统的运行,无论是在工业生产、日常生活还是新兴技术领域,都有着不可或缺的地位。那么,控制器线路板究竟是什么?它是如何工作的?又有哪些独特的特点呢?本文将带您深入了解控制器线路板的奥秘。

一、什么是控制器线路板

控制器线路板是一种集成了多种电子元件和电路的印刷电路板(PCB),其核心作用是实现对各种设备的控制和操作。它通过接收输入信号,按照预设的程序或算法进行处理,然后输出相应的控制信号,从而驱动设备执行特定的功能。简单来说,它就是连接硬件与软件的桥梁,使设备能够按照人们的期望进行自动化、智能化的工作。

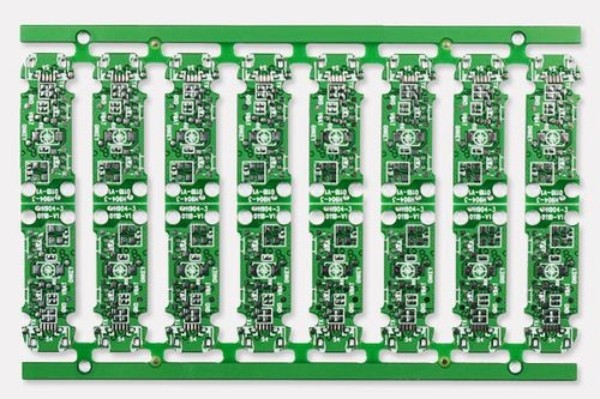

探秘控制器线路板,电气系统的“智慧大脑”第1张

二、控制器线路板的组成结构

(一)基础层

  1. 基材
  • 通常采用玻璃纤维增强环氧树脂(FR-4)等高性能材料,具有优异的机械强度、绝缘性能和稳定性,为线路板上的电子元件提供坚实的支撑和保护。
  1. 铜箔层
  • 通过电镀等工艺在基材上附着一层薄薄的铜箔,用于形成电路的导线。铜箔的厚度和质量直接影响线路板的导电性能和可靠性,常见的铜箔厚度有0.3mm、0.5mm、1mm等不同规格。

    (二)元件层

  1. 电子元件
  • 这是控制器线路板的核心组成部分,包括各种芯片、电阻、电容、电感、二极管、三极管、集成电路等。不同类型的电子元件具有不同的功能,如芯片用于数据处理和运算,电阻用于限流和分压,电容用于滤波和储能,电感用于滤波和储能以及电磁兼容性处理等。它们被精确地焊接在线路板的特定位置上,通过电路连接实现协同工作。
  1. 接插件
  • 为了实现与其他设备或模块的连接,控制器线路板上通常还会配备各种接插件,如USB接口、HDMI接口、电源接口、通信接口等。这些接插件方便了设备的扩展和升级,提高了设备的通用性和兼容性。

    (三)丝印层

  1. 标识和说明
  • 丝印层位于线路板的最外层,主要用于印刷各种标识、文字和图案,如电子元件的引脚标识、线路板的名称、版本号、生产日期等。这些标识和说明有助于工程师在安装、调试和维护设备时快速准确地识别线路板的相关信息,提高工作效率。

    三、控制器线路板的工作原理

    控制器线路板的工作原理基于电子电路的基本原理和数字逻辑运算。当设备通电后,外部输入的信号(如传感器采集的数据、用户的操作指令等)会通过输入接口进入线路板。这些信号首先经过信号调理电路进行放大、滤波、整形等处理,使其满足后续电路的要求。然后,经过处理的信号被送入微处理器或数字信号处理器(DSP)等核心芯片中进行分析和运算。核心芯片根据预先编写的程序或算法,对输入信号进行逻辑判断和处理,生成相应的控制信号。最后,这些控制信号通过输出接口传输给设备的执行机构(如电机、继电器、显示屏等),驱动执行机构按照指令进行动作,从而实现对设备的控制。例如,在一个智能温度控制系统中,温度传感器采集到的环境温度信号通过控制器线路板输入到微处理器中,微处理器根据设定的温度值和采集到的实际温度值进行比较和运算,如果实际温度高于设定值,则输出控制信号给制冷设备,使其启动运行以降低环境温度;反之,则启动加热设备升高温度,从而实现对环境温度的精确控制。

四、控制器线路板的特点

(一)高精度控制

  1. 精确的数据处理能力
  • 控制器线路板中的核心芯片通常具有较高的运算精度和速度,能够对输入的信号进行快速、准确的处理和分析。同时,通过采用高精度的电子元件和先进的电路设计,可以进一步提高控制的精度,满足各种对控制精度要求较高的应用场景,如工业自动化生产中的精密加工设备、医疗设备中的仪器控制系统等。
  1. 稳定的工作性能
  • 为了保证控制的准确性和可靠性,控制器线路板需要在各种复杂的环境下保持稳定的工作状态。因此,在设计和制造过程中,会采取一系列的措施来提高线路板的稳定性,如优化电路布局、加强散热设计、进行电磁兼容性处理等。此外,还会通过严格的质量检测和可靠性测试,确保线路板在长期使用过程中不会出现故障或性能下降的情况。

(二)可编程性

  1. 灵活的功能实现
  • 控制器线路板的一个重要特点是其可编程性,这意味着用户可以根据自己的需求编写和修改控制程序,实现不同的功能。通过编写不同的程序代码,可以控制线路板执行各种复杂的任务,如自动化流程控制、数据采集与处理、人机交互界面设计等。这种灵活性使得控制器线路板能够广泛应用于各种不同的领域和场景,满足不同用户的需求。
  1. 易于升级和更新
  • 随着技术的不断发展和应用需求的不断变化,用户可能需要对设备的功能进行升级和更新。由于控制器线路板的可编程性,用户可以很方便地对程序进行修改和完善,无需更换整个线路板。这不仅降低了设备维护和升级的成本,也提高了设备的使用效率和竞争力。

(三)高度集成化

  1. 小型化设计
  • 现代控制器线路板采用了高度集成化的设计理念,将众多的电子元件和电路集成在一块较小的PCB板上。通过采用先进的半导体制造工艺和封装技术,实现了电子元件的微型化和高密度集成,大大减小了线路板的尺寸和重量。这种小型化设计使得控制器线路板能够应用于各种对空间要求较高的设备中,如便携式电子设备、无人机等。
  1. 多功能一体化
  • 除了小型化之外,控制器线路板还具有多功能一体化的特点。它将多种不同的控制功能集成在一起,如信号采集、处理、控制、通信等功能,形成了一个完整的控制系统。通过合理的电路设计和程序编程,各个功能模块之间能够协同工作,实现设备的高效控制和管理。例如,在一个智能家居控制系统中,控制器线路板可以集成了灯光控制、温度控制、窗帘控制等多种功能,用户可以通过一个终端设备对家中的各种设备进行集中控制和管理。

(四)良好的电磁兼容性

  1. 抗干扰能力强
  • 在复杂的电磁环境中,电子设备容易受到各种电磁干扰的影响,导致设备的性能下降甚至出现故障。为了提高控制器线路板的抗干扰能力,在设计和制造过程中会采取一系列的电磁兼容性设计措施,如合理选择电子元件、优化电路布局、加强接地设计、采用屏蔽技术等。这些措施可以有效地抑制外部电磁干扰对线路板的影响,确保设备在恶劣的电磁环境下能够正常工作。
  1. 低辐射发射
  • 同时,控制器线路板本身也会向外发射电磁辐射,如果辐射强度过大,可能会对人体健康和其他电子设备产生不良影响。因此,需要对线路板的电磁辐射进行有效的控制和抑制。通过优化电路设计和采用低辐射的电子元件,可以降低线路板的电磁辐射水平,使其符合相关的电磁兼容性标准。例如,在一些对电磁辐射要求较高的医疗设备中,控制器线路板需要经过严格的电磁兼容性测试,以确保其辐射水平在安全范围内。

(五)可靠性高

  1. 严格的质量控制
  • 控制器线路板通常应用于各种关键领域和重要设备中,对其可靠性要求极高。为了确保线路板的质量和可靠性,在生产过程中会采用严格的质量控制体系和检测手段,从原材料采购、生产工艺控制到成品检验,每一个环节都进行严格的把关和监控。只有通过严格的质量检测和可靠性测试的线路板才能进入市场使用,从而保证了产品的质量和可靠性。
  1. 长寿命设计
  • 为了满足设备长期稳定运行的需求,控制器线路板通常采用长寿命的设计和制造工艺。选用优质的电子元件和材料,确保其在长期使用过程中不会出现性能下降或故障。同时,通过合理的散热设计和防护措施,提高线路板的抗老化能力和耐久性。例如,在一些工业控制设备中,控制器线路板需要在高温、高湿度、强震动等恶劣环境下长时间运行,此时就需要对线路板进行特殊的防护处理,以提高其使用寿命。

五、控制器线路板的主要应用领域

(一)工业自动化

  1. 生产流水线控制
  • 在工业生产中,控制器线路板被广泛应用于各种生产流水线的控制。它可以实现对生产线上的各个环节进行精确的协调和控制,如物料输送、加工设备的启停、产品质量检测等。通过控制器线路板的应用,可以提高生产效率、降低人工成本、保证产品质量的稳定性和一致性。例如,在汽车制造行业中,控制器线路板可以控制自动化装配线上的机器人完成各种复杂的装配任务,大大提高了汽车生产的效率和质量。
  1. 机械设备控制
  • 对于各种工业机械设备,如数控机床、注塑机、压缩机等,控制器线路板也是其核心控制部件之一。它可以根据预设的参数和程序,精确地控制设备的运动、速度、压力等参数,实现设备的自动化运行。同时,还可以通过传感器实时监测设备的运行状态,及时发现故障并进行报警和处理,提高设备的安全性和可靠性。例如,在数控机床中,控制器线路板可以控制刀具的运动轨迹和切削参数,实现高精度的零件加工。

    (二)智能家居

  1. 家电控制
  • 控制器线路板
